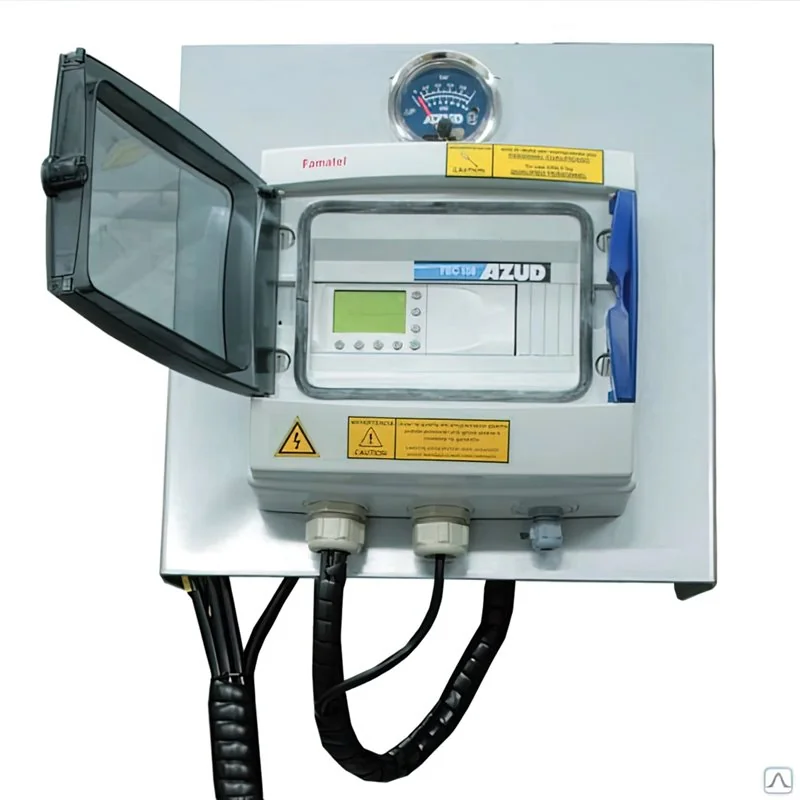

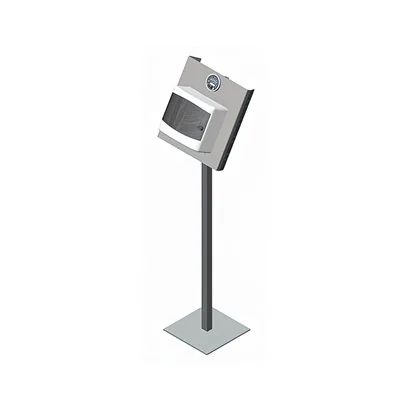

Unidad de control AZUD FBC 109T

La Unidad de Control AZUD FBC es capaz de controlar la limpieza automática de equipos de filtración con diferentes posibilidades de inicio y actuación. La Unidad de Control FBC integra los sistemas de detección, control y activación del ciclo de lavado de los sistemas de filtrado.

• Sistema de control electrónico: Programador integrado para el control de todas las funciones de detección y activación. Ensamblado sobre armario eléctrico con grado de protección IP 65.
• Sistema de detección: Presostato diferencial de lectura directa
• Sistema de activación: Electroválvulas 3 vías 24 V NC

Usted puede cambiar el idioma de la Unidad de Control AZUD FBC: español o inglés.

La unidad de control incorpora los componentes necesarios para convertir al sistema de filtración en un sistema totalmente autónomo y automático:

• Programador
  Es el encargado de recoger toda la información, procesarla y en su caso iniciar el ciclo de limpieza del equipo ó sistema de filtración.
• Presostato diferencial
  Todas las unidades de control AZUD FBC incorporan un presostato diferencial que permite la lectura directa tanto del diferencial de presión existente en el equipo de filtración como del valor de diferencial fijado para la activación del ciclo de limpieza.
• Solenoides
  Los solenoides controlados por el programador se encargan de enviar la señal hidráulica de cambio sobre la válvula hidráulica de 3 vías de forma secuencial, es decir, estación a estación, para la realización del ciclo de limpieza.
• Mando hidráulico y accesorios de conexión
  Permite la interconexión hidráulica de la Unidad de Control con el equipo ó sistema de filtración. Todos los extremos de los microtubos pertenecientes a la Unidad de Control están identificados y agrupados en un grupo para facilitar y agilizar su conexionado con el correspondiente grupo de microtubos ubicado en el equipo de filtración.

Tipos de activación de ciclos de limpieza

• Por intervalo de tiempo de funcionamiento de la instalación.
  Se activará un ciclo de contralavado, cada vez que transcurra el tiempo programado.
•  Por diferencia de presión.
  Se activará un ciclo de contralavado, cada vez que exista una diferencia de presión en el equipo igual o superior a la regulada en el Presostato Diferencial y haya transcurrido el tiempo de confirmación de señal del presostato programado en la Unidad de Control FBC.
•  Por señal externa ó remota.
  Se activa un contralavado, al enviar un contacto libre de tensión a la entrada correspondiente de la FBC a través de una señal externa ó remota.
• Manualmente.
  Usted puede activar un ciclo de contralavado manualmente, a través del teclado de su Unidad de Control. Se activará un lavado cuando usted mantenga pulsado durante unos segundos la tecla OK.
  Su Unidad de Control AZUD FBC le permite mantener todas estas opciones a la vez, o seleccionar sólo algunas de ellas.

Descripción de funcionamiento

La Unidad de Control Azud FBC integra todos los elementos de control, detección y maniobra que permiten realizar a los equipos de filtración AZUD HELIX AUTOMATIC el proceso de auto-limpieza, dotando a estos de total autonomía. Todo ello se presenta ensamblado y con los elementos auxiliares que completan el sistema eléctrico e hidráulico que convierten a la Unidad de Control en un sistema autónomo y automático.
Tanto el sistema de control electrónico como los elementos auxiliares eléctricos se encuentran alojados en una caja estanca y totalmente aislados de los componentes hidráulicos.

• El inicio del proceso de auto-limpieza secuencial se produce cuando la Unidad de Control activa el ciclo de limpieza bajo una de las cuatro órdenes posibles: diferencial de presión existente, atendiendo a frecuencia de riego, por actuación directa sobre el teclado o por señal externa.
• El programador, que integra la Unidad de Control, activa el contacto eléctrico que suministra tensión al solenoide NC encargado de activar la primera estación que va a realizar el proceso de auto-limpieza; transformando éste la señal eléctrica en una señal hidráulica encargada de alimentar la cámara de la
  válvula de tres vías.
• Mediante la alimentación de la cámara de la válvula de tres vías se produce la maniobra (desplazamiento del pistón interno) que cierra la entrada de agua al filtro y comunica el interior del filtro con el colector de drenaje. Esto permite que el agua filtrada por el resto de los filtros procedente del colector de salida, se
  introduzca al filtro en sentido contrario al que se realiza la filtración, activando de esta forma el mecanismo de auto-limpieza propio de los dispositivos filtrantes DF-Disc.
• La desactivación del solenoide perteneciente a la estación número 1 permite que la válvula de 3 vías retorne a la posición de reposo y el filtro al proceso de filtración.
• Una vez la estación #1 ha terminado el proceso de contralavado, éste se repite de forma secuencial hasta completar la totalidad de estaciones que componen el equipo de filtrado.
• El final del proceso de auto-limpieza coincide con el cierre de la salida de drenaje y apertura de la entrada al filtro desde el colector de entrada por parte de la última estación que compone el equipo de filtrado, restableciéndose así las condiciones iniciales de filtrado y disponiendo de la totalidad de filtros para realizar la función de filtrado.

Versatilidad y máximo control

• Tiempo de anticipación válvula sostenedora.
• Tiempo de limpieza de cada una de las estaciones.
• Tiempo entre estaciones
• Tiempo entre fases de limpieza
• Retardo del presostato diferencial.
• Número de estaciones de su Equipo de Filtración
• Regulación de los distintos tipos de presostatos.
