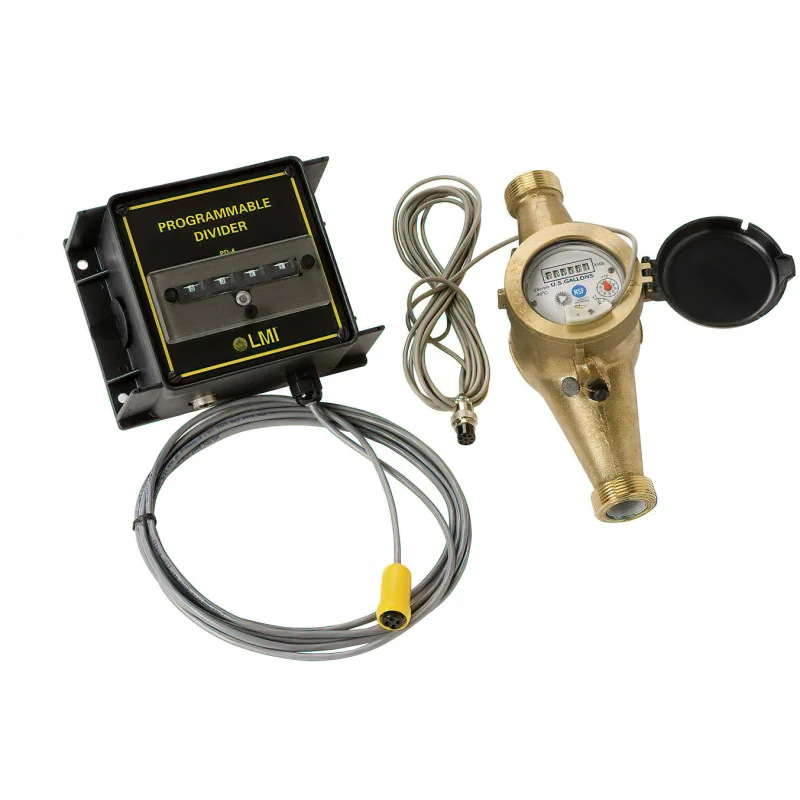

Medidor de flujo programable remoto LMI Pulsos 3/4 "NPT

Medidor de flujo programable remoto LMI - Pulsador con PD- 4 PROGRAMABLE  0.22 a 22 GPM (0.83 a 83 l / m), 3/4 "NPT

Los caudales variables requieren un sistema de dosificación proporcional al caudal. El medidor de flujo-pulsador remoto de LMI proporciona un sistema de dosificación proporcional de flujo preciso que es fácil de instalar y de mantener.

Se Usa en bombas de la serie 7 ( B7 - C7 ) bombas que reciban señal de pulsos

Accesibilidad
Los pulsadores-caudalímetros remotos de LMI le permiten instalar el caudalímetro en su tubería y montar en la pared el divisor programable remoto hasta 100 pies (30 m) de distancia, donde proporciona un fácil acceso al usuario.

Requisitos simples del sistema
Para la dosificación automática del flujo, todo lo que se requiere es el medidor de flujo-pulsador programable remoto LMI y una bomba dosificadora LMI dimensionada para adaptarse al caudal de aditivo. No se requieren temporizadores, relés o válvulas de control.

Construcción robusta
El cuerpo del caudalímetro está construido en bronce fundido. El registro se monta directamente en el caudalímetro y está sellado herméticamente. El registro está completamente separado de la vía fluvial y es impulsado por un imán de cerámica.

Operación simple
A medida que el líquido fluye a través del caudalímetro, un captador magnético externo a la corriente de flujo detecta cada rotación del rotor de alta velocidad. Estos pulsos se transmiten al divisor programable remoto. El divisor acumula el número de pulsos y activa la bomba dosificadora LMI para que recorra una vez el número de pulsos establecido.
El divisor programable remoto le permite establecer la relación de pulsos a las carreras de la bomba en cualquier relación entre 1: 1 y 9999: 1. Combinado con la capacidad de ajuste de 10 a 1 de la longitud de carrera de la bomba dosificadora LMI y las alteraciones en la concentración de la solución, las proporciones de inyección ditiva superan los quinientos millones a uno. Consulte el Manual de instrucciones de la RFP para obtener más detalles sobre cómo configurar el divisor.

Diseño simple y resistente
El medidor de flujo RFP es un medidor de turbina de accionamiento magnético que proporciona una larga vida útil en una amplia gama de tasas de flujo.
La única parte móvil en el espacio mojado es el impulsor de chorros múltiples. Este aislamiento elimina cualquier posibilidad de contaminación. El registro es a prueba de polvo y agua, y es fácil de leer.
El registro está sellado herméticamente, evitando la humedad y la condensación.
El registro se mantiene en su lugar mediante una abrazadera de polipropileno que le permite girar el registro a la posición de lectura más conveniente.
La cámara de medición está construida con un cubo de entrada de plástico Noryl y un rotor de polipropileno. Los modelos RFP-07 (o 31235),  tienen un colador de polipropileno

Características

• Tipo de medidor: Impulsor de chorro múltiple, accionamiento magnético
• Cuerpo material: Bronce
• Tipo de registro: Galones estadounidenses de lectura recta, protegido por plástico resistente a alto impacto. Sellado herméticamente.
• Dígitos del totalizador: 7
• Temperatura de servicio: 32 - 120 (0 - 50)
• MAX. Presión de Operación: 150 psi  (10.3 bars)

DIVISOR REMOTO PROGRAMABLE
