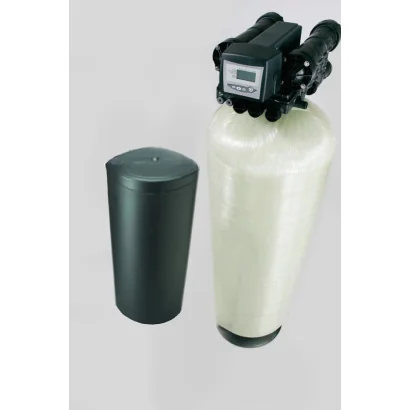

Válvula Magnum 2" De control Automático para Filtro 293/742

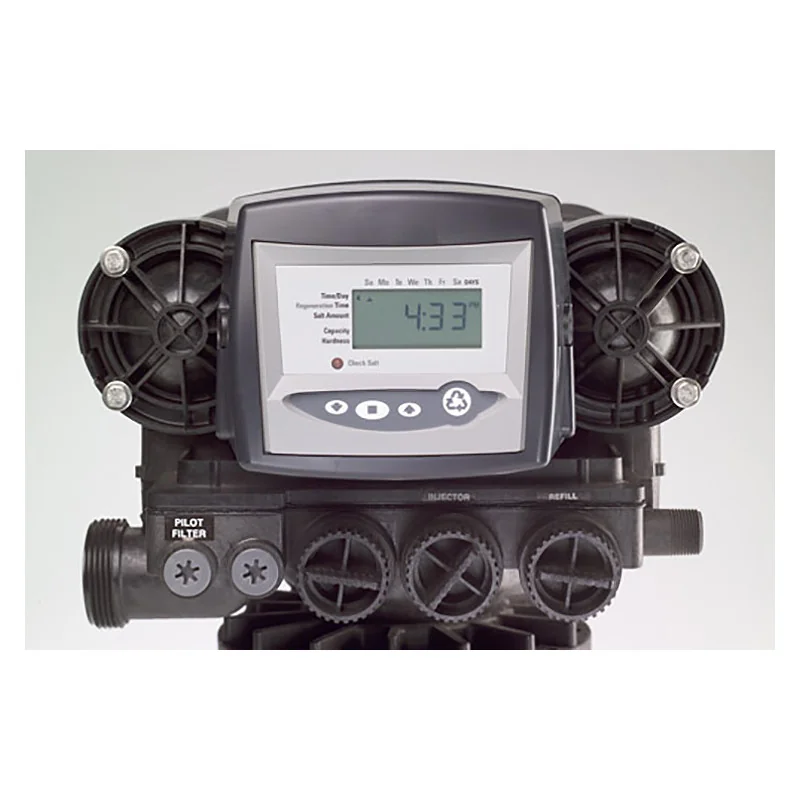

Modelo 742 Reloj de tiempo
• simple, reloj electrónico del tiempo económico (cronométrica)
• Ajustes de regeneración de 7 ó 99 días
• Ajuste de filtro o acondicionador en un control
• tiempos de ciclo totalmente programables
• El ajuste de la sal en 1-libra incrementos (libras / pies cúbicos)
• Controlador individual opera Autotrol 255, 263, 268, 278 modelos, y
Pentair Water Magnum y Magnum de TI con un controlador
especificaciones electricas
Regulador del voltaje de funcionamiento de 12 V - AC (Requiere un transformador suministrado por GE)
La entrada de frecuencia de alimentación de 50 ó 60 Hz (dependiendo de la configuración del controlador)
Motor de entrada de voltaje de 12 V - AC
Consumo promedio del Control del Sistema 3 vatios
Especificaciones del transformador - Todos los controladores
Todos los controladores requieren el uso de un transformador suministrado por Pentair.
Transformador de tensión de salida de 12 V - AC 400mA
Alimentación delTransformador Opciones de 115 Voltios - CA 50/60 Hz; 230 Voltios - CA 50/60 Hz; 100 Voltios - CA 50/60 Hz
| Componentes en válvula Magnum completa para filtro |
|
|
|
| 4001316 |
Válvula Magnum IT con control Logix 742F p/filtro SIN By-pass (NHWB) |
|
|
|
| 1235448 |
Transformador para exterior Válvula Logix |
|
|
|
| 1040784 |
Adaptador para conexiones Magnum IT 2" |
|
|
|
| |
Control de retrolavado o restrictor de flujo externo (2" ó 2.5" según capacidad) |
| |
Insertos para control de retrolavado o restrictor externo (4, 7 ó 9 según la capacidad) |
Distribuidor superior para válvula Magnum NO incluido en el precio de válvula completa.
Solicitar por separado.
Caudales (única válvula)
Servicio @ 15 psi (1,03 bar) gota: 76 gpm (17,3 m3 / h)
Retrolavado @ 25 psi (1,72 bar) gota: 89 gpm (20,2 m3 / h)
Servicio: Cv = 19,5 (Kv = 17)
Retrolavado: Cv = 17,8 (Kv = 19,9)
Conexiones de la válvula / Dimensiones
Rosca del tanque: 4 pulgadas 8 ONU
Entrada / Salida: 2 pulgadas conexiones NPT o BSPT, Mujer, CPVC
Salmuera Línea 3/4 de pulgada NPT
El drenaje 1-1 / 2 pulgadas: para conexiones NPT o BSPT, Mujer, CPVC
Diametro de Tubo canalización: 1-1 / 2 pulgadas de tubo
Instalación del tubo de canalización: Por encima de la parte superior del tanque de 5/8 pulgadas (± 1/8-pulgada)
Drenaje piloto y salida hidráulica auxiliar: apropiado tubo de 1/4 pulgadas
* Los controles de flujo de drenaje instalada la válvula disponibles (5 - 40 GPM). Si se necesita un mayor flujo de lavado a contracorriente, un flujo externo
Se requerirá control.
Especificaciones de Diseño / Puntuaciones
Cuerpo de válvula termoplástico
Juntas tóricas de EPDM
Inyector 7 tamaños disponibles: 14, 16, 18, 21, 24, 30, 36
Presión de trabajo 25 psi - 100 psi (1,72 bar - 6,9 bar)
La temperatura del agua 35 ° - 100 ° F (2 ° - 38 ° C), 120 ° F (49 ° C) Temperatura ambiente
opciones
Montaje superior o Configuración de montaje lateral
* Velocidad continua máxima recomendada flujo deber de turbina de 2 pulgadas es el 70% del caudal máximo.
Opciones de adaptador de tanques
Roscado de acero inoxidable de 4 pulgadas 8 ONU
Con bridas de acero inoxidable de 6 pulgadas
