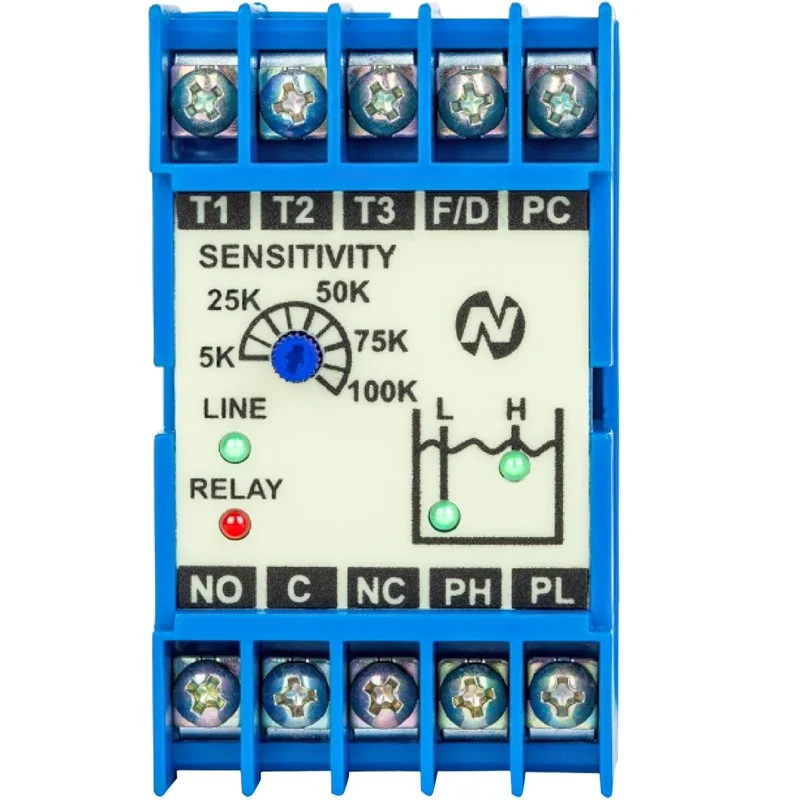

Nassar EN-3P Electronivel con control de sensibilidad para vaciado o llenado

Electroniveles Para control de niveles de agua y protección de bombas por bajo nivel de succión.

• El nuevo electronivel EN-3P tiene un ajuste de la sensibilidad para detectar los líquidos a través de los electrodos, este ajuste tiene un rango de 5 a 100 kOhms. •Controla e indica los niveles de agua.
• Para bombas monofásicas y trifásicas de 1/4 a 300 H
• Opera bombas de hasta 1,5 H.P. sin contactor.
• Salida de CA, evita incrustaciones.
• Todos los modelos operan en 120/220 V
• Certificado por UL de México SA de CV.

DESCRIPCIÓN:
El nuevo electronivel EN-3P tiene un ajuste de la sensibilidad para detectar los líquidos a través de los electrodos, este ajuste tiene un rango de 5 a 100
kOhms.
Cuando la resistencia del liquido es menor a el ajuste, el electronivel detecta el liquido, típicamente para agua se recomienda ajustar en 50K.
Cuando los electrodos estén sumergidos en el liquido y el electronivel no los detecte (los LED L o H no se encienden ) aumente la sensibilidad.
Cuando los electrodos no estén sumergidos en el liquido y el electronivel los detecte (se encienden los LED L o H) disminuya la sensibilidad.
Con este ajuste se tiene mas flexibilidad y pueden controlar mejor la operación para distintos tipos de líquidos que tienen diferente resistividad.

• LINE este led indica que hay voltaje en la alimentación.
• RELAY este led indica que la bomba esta operando.
• L este led verde enciende indicando que el electrodo PL (bajo) está sumergido en agua
• H este led verde enciende indicando que el electrodo PH (alto) está sumergido en agua.

CONTROL DE VACIADO:
Cuando el nivel del líquido llega al electrodo PH, el electronivel arranca la bomba
vaciando el depósito hasta que el nivel descienda por debajo del electrodo PL, en
cuyo punto desconecta la bomba. Para vaciado haga un puente entre F/D y PC.

CONTROL DE LLENADO:
Cuando el nivel del líquido desciende por debajo del electrodo PL, el electronivel
arranca la bomba llenando el depósito hasta que el nivel llegue al electrodo PH, en
cuyo punto desconecta la bomba. Para llenado NO LLEVA PUENTE entre F/D y PC.

PROTECCIÓN POR BAJO NIVEL DE SUCCIÓN:
Cuando solo se desea proteger la bomba contra bajo nivel de succión, se usa el
control de VACIADO y el contacto C y NO se conecta en serie con la bobina del
arrancador. Para vaciado haga un puente entre F/D y PC.

• Controla e indica los niveles de agua de un sólo depósito.
• Instalación dentro de gabinete
• Para bombas monofásicas y trifásicas de 1/4 a 300 H.P.
• Opera bombas de hasta 1,5 H.P. sin contactor.
• Salida de CA, evita incrustaciones.
• Todos los modelos operan en 120/220 V
• Certificado por UL de México SA de CV.
• Voltaje de alimentación: 120/220 VCA., 50/60 CPS
• Capacidad de los contactos: NA 12 amp. NC 8 amp. 1.5 CF a 220 V
• Vida útil a plena carga: 200,000 operaciones.
• Resistencia del liquido: 50K Q max.
• Voltaje de los electrodos: 18 VCA max.
• Consumo: 3 Watts max.
• Largo del cable de electrodos: 300 mts. max. (5,000 mts. sobre pedido)
• Temperatura de operación: de -10 a +50° C.
• Peso con empaque: 390 gr.
