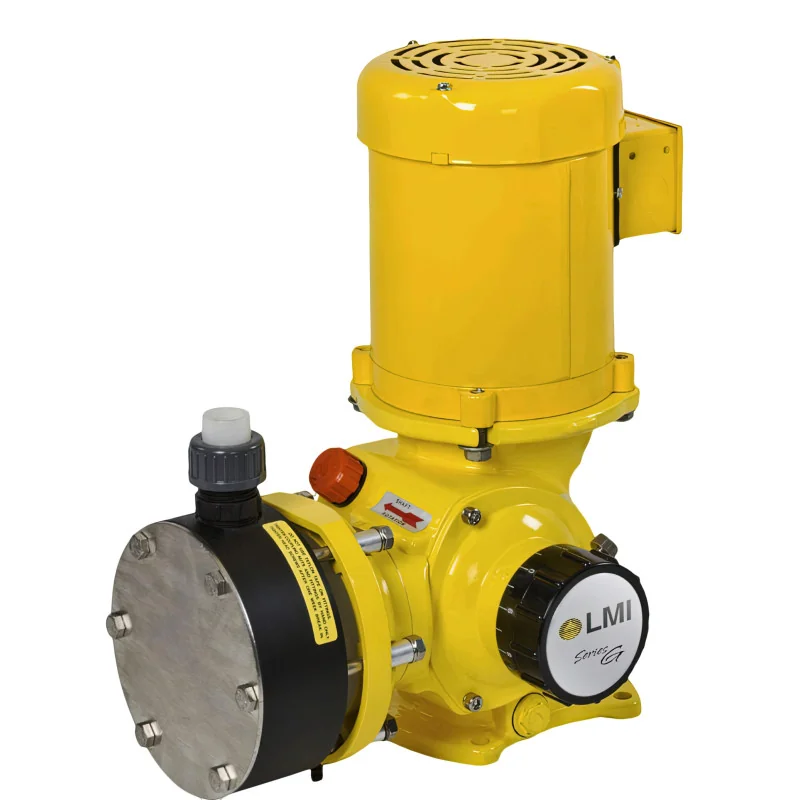

Bomba dosificadora LMI Serie D 13 GPH a 100 PSI Control Manual

Bomba dosificadora mecánica LMI D7188P-4MNNN, 0,25 HP, 1725 RPM, 1 fase, 125/230 VCA

Descripción general
Las bombas dosificadoras de productos químicos LMI Serie G serán bombas de tipo diafragma de desplazamiento positivo accionadas mecánicamente y accionadas por motor. El ajuste de carrera de precisión se puede operar mientras la bomba está funcionando o parada desde cero hasta su capacidad máxima.

Controles de la bomba
La frecuencia de carrera será fija. La longitud de la carrera se podrá ajustar mediante una perilla de fácil acceso ubicada junto al extremo de manipulación de líquidos.

Conjunto de transmisión
Una robusta transmisión de engranaje helicoidal metálico junto con el mecanismo de ajuste de carrera excéntrica variable de servicio industrial produce una relación de reducción de 10 a 1. Todos los componentes del engranaje funcionan en un baño de aceite para una larga vida útil.

materiales de construcción
Consulte la pestaña Especificaciones. La carcasa de la bomba dosificadora de productos químicos es una carcasa metálica duradera diseñada para soportar entornos difíciles. Todos los sujetadores expuestos serán de acero inoxidable. Las válvulas deberán poder repararse reemplazando el conjunto de válvula de cartucho.

Beneficios

• El rendimiento confiable de bajo flujo es el resultado de válvulas de retención de alto rendimiento con asientos mecanizados.
• Todos los componentes del engranaje funcionan en un baño de aceite para una larga vida útil.
• El ajuste de carrera de precisión se puede operar mientras la bomba está funcionando o parada
• Precisión del estado estacionario: ± 1 % de la capacidad total sobre la relación de reducción de 10 a 1
• Rango de temperatura del líquido: 14° a 122° F (-14° a 50° C)
• Revestimiento: epoxi de 2 componentes
• Peso promedio - Estructura D: 45 lbs (20 kg)
• Los códigos de modelo relevantes están certificados por ETL para cumplir con ANSI/NSF Std 50
• Caudales de hasta 25 GPH (95 ltrs/hr)
• El extremo dosificador de diafragma accionado mecánicamente elimina las restricciones de flujo
• Carcasa metálica duradera diseñada para soportar entornos difíciles
• Los motores de alta eficiencia minimizan la acumulación de calor Una robusta transmisión metálica de engranaje helicoidal junto con el mecanismo de ajuste de carrera excéntrica variable de uso industrial produce una relación de reducción de 10 a 1 con perfiles de velocidad suaves en comparación con los flujos pulsantes de las bombas de solenoide o los diseños de movimiento perdido.
• El diseño de diafragma de PTFE, de alto rendimiento, aumenta Vida útil del diafragma al eliminar las tensiones inherentes a la mayoría de los diseños.

Aplicaciones:

Inyección de productos químicos como coagulantes, biocidas, desinfectantes, polímeros, agentes suavizantes, ácidos y bases para el control del pH, inhibidores de incrustaciones y corrosión, eliminadores de oxígeno, aditivos de proceso y muchos más para las siguientes áreas de aplicación:

• Tratamiento de aguas y aguas residuales municipales
• Tratamiento de aguas industriales y aguas residuales
• Procesamiento químico y petroquímico
• Torres de refrigeración y calderas
• Producción de petróleo y gas
• Producción farmacéutica
• Generación de energía
• Agricultura

Especificaciones Técnicas de operación

• AJUSTE DE CONTROL MANUAL MEDIANTE PERILLA MICRÓMETRO 10-100 %
• DOSIFICA HASTA 13 GPH - 49 LTS/HR & 100 PSI - 7 BAR,
• CABEZAL DE PVC, BOLAS DE CERAMICA
• AJUSTE DE CONTROL MANUAL MEDIANTE PERILLA MICRÓMETRO 10-100 %
• CONEXIONES ROSCADAS NPT DE 1/2"
• MOTOR DE 1/4 HP 4 polos1725 RPM
