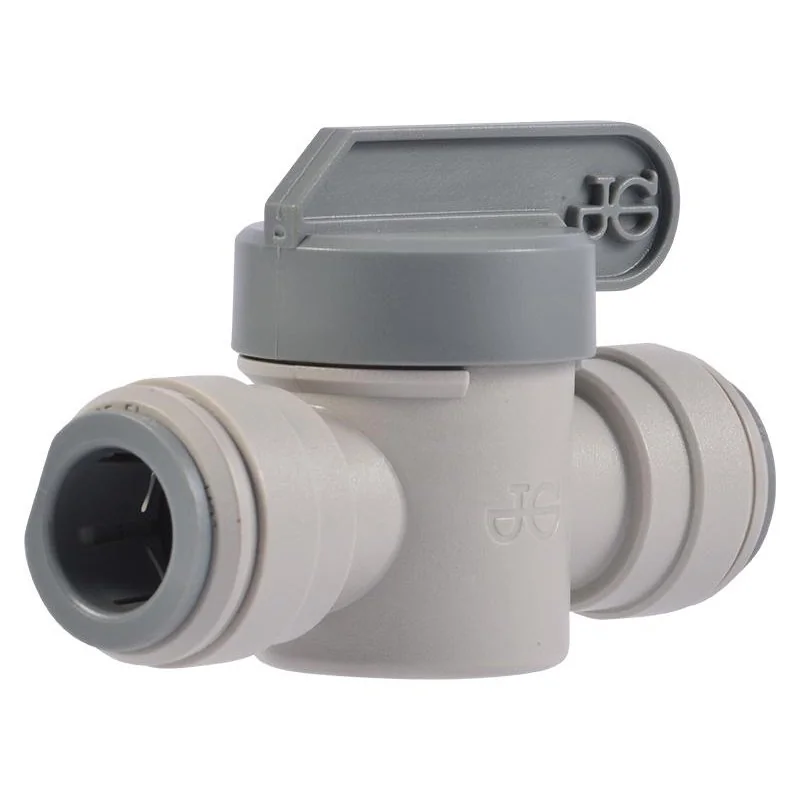

PISV0416S Válvula Recta John Guest conexión rápida de 1/2" para tubing

Válvula Recta John Guest (mango largo) conexión rápida (push-to-connect) de 1/2" para tubing x tubing

Una forma rápida y fácil de incorporar una válvula de cierre en un sistema para aislar el suministro para servicio y mantenimiento. La tecnología JG Push-fit hace que la conexión de tubos sea rápida y fácil. Las válvulas de cierre se fabrican en acetal gris con sellos de nitrilo de grado alimenticio. Estas válvulas se pueden utilizar para líquidos potables, bebidas, aire comprimido y aplicaciones neumáticas.

Válvulas de 1/4 de vuelta. Estas válvulas han sido diseñadas para permitir el servicio temporal de equipos aguas abajo y solo deben usarse en la posición completamente abierta o completamente cerrada.

NO UTILICE ESTAS VÁLVULAS:
• En una posición parcialmente abierta para controlar el flujo.
• Para proporcionar una terminación permanente.
• Sin tubería montada o tapada
(o conexiones roscadas selladas).
• Como un "grifo".
Las válvulas de 1/4 de vuelta están indicadas por este marcador

Presiones de trabajo y temperaturas

• Para usar con tubos de plástico o cobre de tamaño OD
• Cuarto de vuelta para abrir o cerrar
• Cuerpo de acetal gris, sellos de nitrilo
• Materiales sin plomo
• Conexión/desconexión rápida y sencilla
• Listado NSF 51 y NSF61

Presión y temperatura de trabajo:

• Máx. 150 psi a 68 ° F
• Máx. 100 psi a 150 ° F

El clip de montaje está diseñado para proporcionar un agarre muy firme. Se necesita una acción de torsión para quitar la válvula. El clip se puede usar con cualquier válvula de cierre. Cuando se utiliza con la versión corta mango las válvulas pueden ser apiladas juntas.

• 1/2" 1/2" Conexiones de conexión rápida (push-to-connect)
• Cuerpo de acetal gris
• Sellos de nitrilo
• 1/4 de vuelta de abierto a cerrado
• Listado NSF 51 y NSF61

Productos quimicos

Para usar con productos químicos u otros líquidos potencialmente agresivos, consulte nuestro Departamento de Atención al Cliente. En general, use solo agua o pintura a base de aceite. NO PERMITA EL CONTACTO CON pintura a base de celulosa, diluyentes de pintura o decapantes, fundente de soldadura o limpiadores agresivos (consulte Limpiadores y desinfectantes). Manténgase alejado de generadores de ozono como motores eléctricos, lámparas de vapor de mercurio y equipos eléctricos de alto voltaje.
Los accesorios Super Speedfit no se recomiendan para uso con gases explosivos, alcoholes de petróleo y otros combustibles o para sistemas de calefacción central.

Calidad de la comida

Todos los accesorios de este catálogo se fabrican con materiales aprobados por la Administración de Alimentos y Medicamentos (FDA) y, por lo tanto, se recomiendan para aplicaciones de calidad alimentaria.
Las superficies húmedas de los accesorios de plástico John Guest PI, PM, SI, SM, CI, CM y NC, las válvulas PPSV y ASV, y los tubos de PE cumplen con los requisitos de la FDA para el contacto directo con alimentos, según se detalla en 21CFR parte 177.2470 para el cuerpo y 177.2600 para la junta tórica.
Normas internacionales NSF 51 y 61.4

Limpiadores y desinfectantes de accesorios

Las superficies externas de los productos John Guest no deben entrar en contacto con limpiadores ni desinfectantes oxidantes o ácidos, por ejemplo, (entre otros) aquellos con un pH inferior a 4, con un alto contenido de hipoclorito de sodio (lejía) o que contengan peróxido de hidrógeno. Nuestros proveedores de materiales plásticos recomiendan ECOLAB Oasis 133 como limpiador adecuado para las superficies externas de los productos fabricados por John Guest. Existen varios métodos diferentes para desinfectar las superficies internas de los sistemas de fluidos, como el hipoclorito de sodio, el peróxido de hidrógeno, el dióxido de cloro o el ozono. Es responsabilidad exclusiva del usuario final determinar si el método elegido es adecuado para su uso con los productos John Guest durante la vida útil prevista del sistema. Sin embargo, para evitar fallos prematuros innecesarios, John Guest exige que la solución desinfectante se enjuague inmediatamente en todos los puntos de extracción con agua fresca y limpia al finalizar el período de desinfección. La solución no debe permanecer en el sistema. Las soluciones desinfectantes solo deben entrar en contacto con las superficies internas (que transportan fluidos) del sistema. Si alguna otra superficie de un accesorio entra en contacto con la solución desinfectante, se debe reemplazar todo el accesorio inmediatamente. Los accesorios de polipropileno ofrecen mayor resistencia a los productos químicos agresivos, pero no tienen las mismas propiedades mecánicas que otros materiales. Los accesorios de polipropileno de John Guest generalmente se designan con el prefijo PP o PPM en el número de pieza.
Nuestros proveedores de materiales recomiendan ECOLAB Oasis 133 como limpiador externo adecuado para los productos fabricados por John Guest.

Cargas laterales

Los productos John Guest no están diseñados para usarse mientras están bajo carga lateral, ya que esto puede afectar negativamente su capacidad de funcionar a largo plazo. Asegúrese siempre de que los tubos tengan una buena alineación con el accesorio. Tampoco deben estar sujetos a ningún tipo de impacto u otro daño, como ser golpeados o caídos, incluso accidentalmente. Si los accesorios se dañaron o sufrieron un impacto, deben reemplazarse de inmediato. La garantía de John Guest no cubre pérdidas causadas por ningún tipo de daño.

Tolerancias de tubo

Los accesorios Super Speedfit se ofrecen para tubos con diámetros exteriores con las siguientes tolerancias.

Tipos de tubo

Tubo de plástico : polietileno, nylon y poliuretano de acuerdo con las tolerancias que se muestran a continuación. Para tubos blandos o tubos de pared delgada, recomendamos el uso de insertos de tubo.

Tubo de metal (blando) : latón, cobre o acero dulce conforme a las tolerancias mostradas en la "Tabla de tolerancias"

Tubo de metal (duro) : no recomendamos accesorios Super Speedfit para tubos de metal duro o cromados.

Para acero inoxidable y otros tubos de metal pulido, recomendamos el uso de accesorios Superseal.
Es esencial que los diámetros exteriores estén libres de marcas y que el tubo se desbarbe antes de insertar el accesorio.

CÓMO FUNCIONA SUPER SPEEDFIT

Para hacer una conexión, el tubo simplemente se empuja con la mano; El exclusivo sistema patentado de bloqueo de collar John Guest mantiene el tubo firmemente en su lugar sin deformarlo ni restringir el flujo.

Materiales de construcción

Los accesorios Super Speedfit se componen de tres componentes:

Los cuerpos  se producen en un copolímero de acetal o polipropileno.
Las juntas tóricas  son de goma de nitrilo o EPDM.
Las pinzas  se producen en copolímero de acetal o polipropileno con dientes de acero inoxidable.
