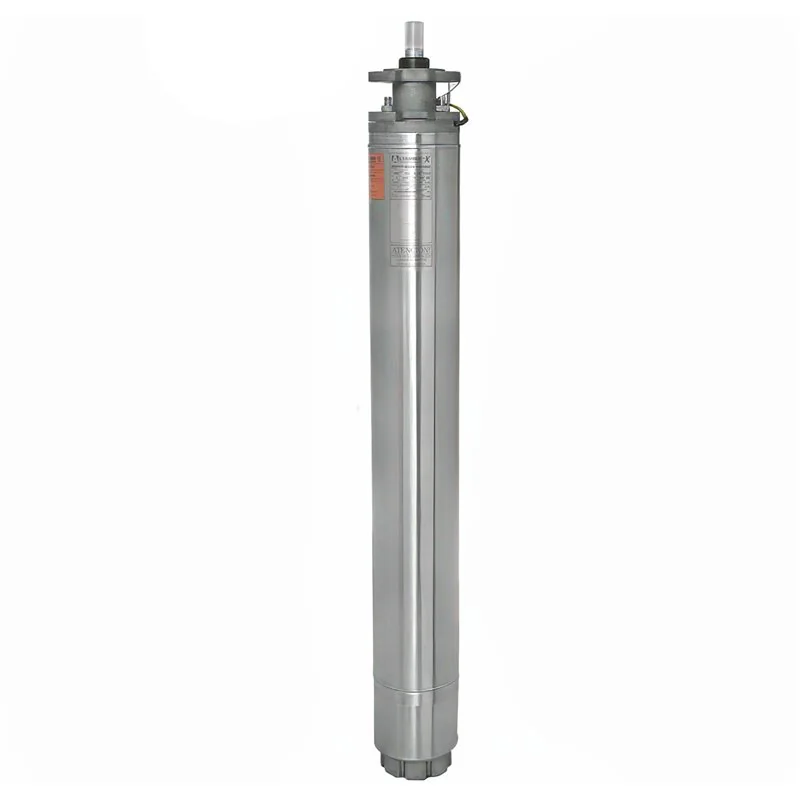

Motor Sumergible Serie X de 6" modelo MSX6 153230 230 Volts 3 fases
El motor sumergible SERIE X es un producto fabricado bajo los más altos estándares de calidad para una operación confiable y eficiente. La construcción externa totalmente en acero inoxidable le permite ser idóneo para aplicaciones donde se requiere que el agua no tenga contacto con materiales sujetos a oxidación.
APLICACIONES
• Sistema de agua potable • Ganadería • Industrial • Comercial • Agrícola
VENTAJAS
• Diseño Rebobinable • Gran robustez mecánica y eléctrica • Instalación en pozos profundos con diámetros de 6” y mayores • Motor a baño de agua enfriado y lubricado con una mezcla de glicol no tóxico y agua • Cable conector construido con doble forro para mayor protección tanto mecánica como eléctrica • Largo de los cables de alimentación: 3m • Sistema de empuje axial tipo Kingsbury • Alta calidad y desempeño • Taller de servicio y respaldo de refacciones
CARACTERÍSTICAS DE CONSTRUCCIÓN
• Acoplamiento: NEMA 6 (7.5 a 60hp), NEMA 8 (75 a 200hp) • Soportes en acero inoxidable 304 • Cubiertas en acero inoxidable 304 • Cubierta del estator en acero inoxidable 304 • Bujes de soporte radiales construidos en grafito • Bujes de rotor en acero inoxidable 420 • Sello mecánico: Construido en caras duras (carburo de silicio/carburo de silicio) • Estator: Rebobinable con alambre de cobre y aislamiento en polipropileno (PP) • Tornillería tipo Allen en acero inoxidable 304 • Conjunto de empuje con disco de grafito y segmentos en acero inoxidable 420 • Eje estriado con terminación en acero inoxidable 420 • Diafragma en NBR-EPDM
CARACTERÍSTICAS DE OPERACIÓN
• Temperatura máxima del agua: 50°C • Diseñado para trabajar de forma continua • Grado de protección: IP68 • Aislamiento clase Y • Código KVA: F • Máxima variación de voltaje permitida ± 10% • Voltajes disponibles: 3F en 230V a 60Hz y 3F en 460V a 60Hz • Máxima profundidad de inmersión: 150m • Mínima velocidad de enfriamiento: 0.15 m/s • Posición de operación: Vertical • Puede operar con variadores de velocidad*
*Ver especificaciones en el manual de instalación.
MSX6 153230
Ficha Técnica
Amperaje Factor servicio (A)
52.9
Profundidad
Profundidad máxima de inmersión 150 m
Marca
Altamira
F_ClaveUnidad
H87
Gama de Producto
Alta
Uso del agua
Servicios generales
F_Unidad
Pieza
Temperatura Máx.
50°C
Material
soporte superior del motor: Hierro fundido, campana del motor: Acero inoxidable 304, eje del motor: Acero inoxidable 420
