BFV33 YR 080 – Válvula de Retención Tipo Wafer DN80 3"

Construcción

La válvula de retención BFV33 YR 80 está fabricada con un cuerpo de hierro fundido diseñado para montaje entre bridas, lo que garantiza una estructura sólida y confiable para líneas hidráulicas de trabajo continuo. El cuerpo incorpora un recubrimiento epóxico azul, aplicado para ofrecer una extraordinaria resistencia a la corrosión incluso en ambientes húmedos, con presencia de químicos ligeros o condiciones de operación prolongada.

El disco está construido en fundición nodular, lo que mejora la resistencia mecánica y la durabilidad frente a ciclos repetidos de apertura y cierre. El sello de EPDM proporciona un sellado hermético, asegurando que el flujo unidireccional se mantenga sin fugas y que la válvula opere con suavidad. Todos los materiales están seleccionados para garantizar una vida útil prolongada y un desempeño confiable en sistemas hidráulicos de alta demanda.

Aplicación

Adecuada para control de fluidos y seccionamiento de líneas hidráulicas en aplicaciones industriales, agrícolas y municipales. El fabricante especifica su uso en redes de agua potable y residual, sistemas de bombeo, líneas de distribución municipal y aplicaciones industriales que requieren alta resistencia a la corrosión.

Su diseño entre bridas permite una instalación rápida y segura en sistemas existentes sin necesidad de modificaciones mayores, siendo ideal para plantas de tratamiento, sistemas agrícolas, infraestructura urbana y procesos industriales con fluidos no abrasivos.

Funcionamiento

El funcionamiento de la válvula es simple y eficiente. El disco requiere únicamente una rotación de 90° para abrir o cerrar completamente el paso del fluido, lo que facilita la operación manual y reduce el desgaste mecánico. La palanca incorpora un gatillo multiposición, permitiendo ajustar la apertura en diferentes puntos para controlar el flujo de manera precisa.

El diseño de retención garantiza que el fluido circule únicamente en un sentido, evitando retornos no deseados y protegiendo equipos como bombas y líneas presurizadas.

Funciones Disponibles

• Flujo unidireccional para agua, aire o gas.
• Montaje entre bridas ANSI.
• Operación por palanca con gatillo multiposición.
• Sello EPDM para hermeticidad y maniobra suave.
• Temperatura máxima de operación: 120°C.
• Diseño tipo mariposa con disco de fundición nodular.
• diámetro  3".
• Diámetro nominal DN80

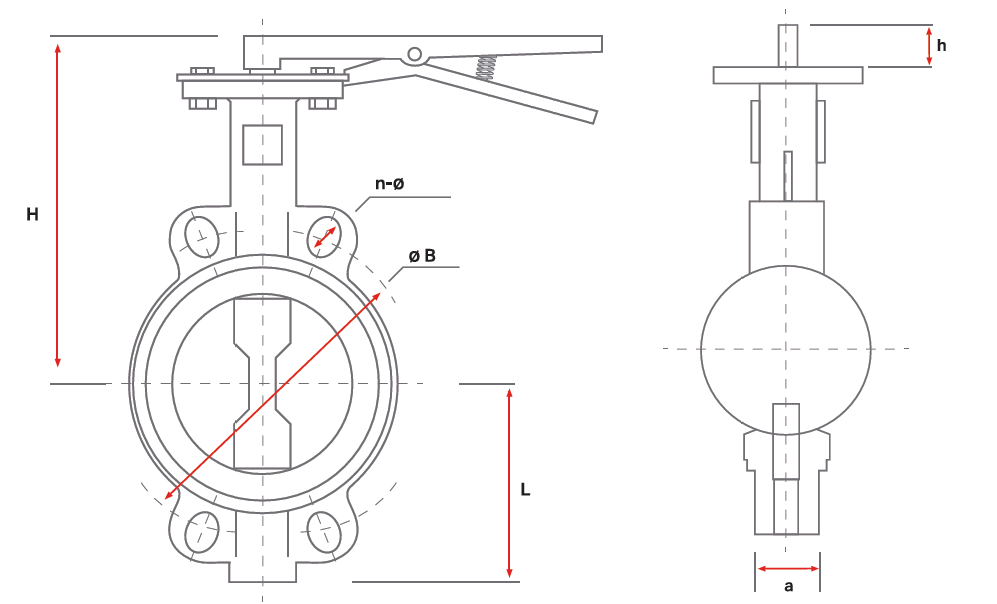

Dimensiones y Peso

Garantía

Los productos Adccom cuentan con dos años de garantía bajo condiciones normales de uso y defecto de fábrica.

Modelo

BFV33 YR 080

Recomendaciones de Instalación

Para garantizar el correcto funcionamiento y la máxima vida útil de la válvula de retención BFV33 YR, se recomienda seguir las siguientes prácticas de instalación, acordes a su diseño entre bridas y a los materiales especificados por el fabricante:

• Verificar la dirección del flujo antes de instalar. La BFV33 YR es una válvula de flujo unidireccional y debe colocarse respetando la orientación marcada en el cuerpo.
• Instalar entre bridas ANSI compatibles con las dimensiones del DN correspondiente, asegurando que las caras de las bridas estén limpias, alineadas y libres de rebabas.
• No utilizar selladores adicionales en el asiento EPDM. El sello está diseñado para operar sin empaques externos y garantizar hermeticidad por sí mismo.
• Alinear correctamente la tubería antes de apretar los pernos. La válvula no debe usarse para corregir desalineaciones, ya que esto puede generar esfuerzos indebidos en el cuerpo de hierro fundido.
• Apretar los pernos en forma cruzada (patrón estrella) para asegurar una distribución uniforme de presión sobre las bridas y evitar deformaciones del cuerpo.
• No golpear la válvula durante la instalación. El cuerpo de hierro fundido y el disco nodular pueden dañarse con impactos directos.
• Evitar torsiones en la palanca durante el montaje. La palanca con gatillo multiposición debe mantenerse en posición neutral para evitar daño al mecanismo.
• Instalar en posición horizontal o vertical según el diseño de la línea. Para sistemas de bombeo, se recomienda instalar en la descarga para evitar golpes de ariete.
• Realizar una prueba de apertura y cierre después del montaje para confirmar que el disco rota libremente sin interferencias.
• No instalar en líneas con sólidos abrasivos o fluidos que puedan dañar el asiento EPDM, salvo que el sistema cuente con filtración previa.
