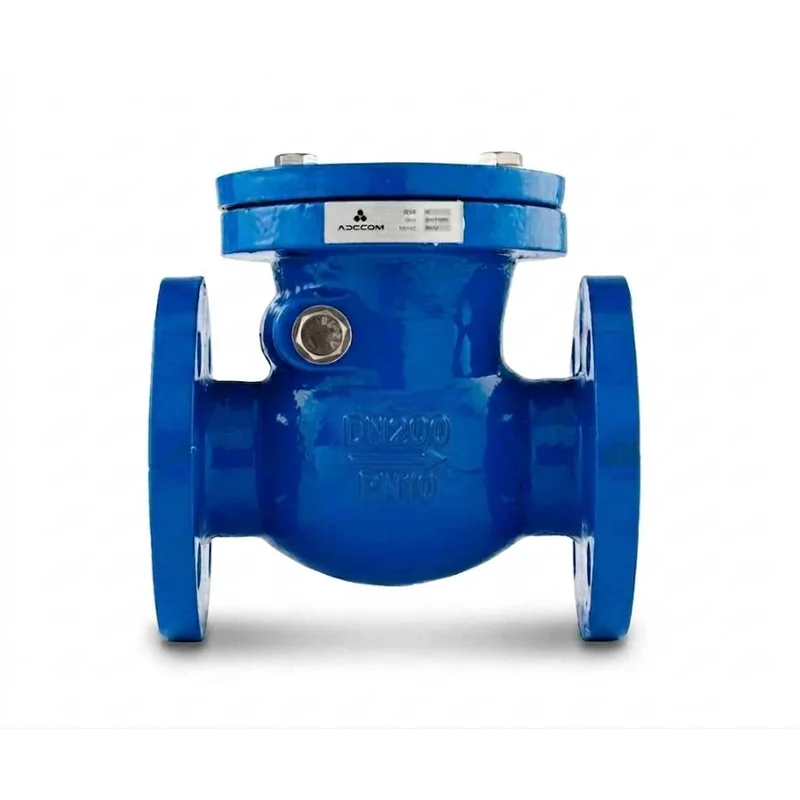

Válvula Check Tipo Columpio CHK33 YR 200 – ADCcom (8")
Dispositivo de hierro fundido diseñado para permitir el flujo unidireccional de agua, bloqueando el retorno en sentido contrario
La válvula de retención CHK33 YR de ADCcom está diseñada para impedir el retorno del flujo en sistemas hidráulicos industriales. Su construcción en hierro fundido y su diseño tipo columpio garantizan operación confiable, mínima pérdida de presión y alta resistencia a la corrosión.
Usos Comunes
Esta válvula se emplea principalmente en sistemas de bombeo y redes de agua para impedir el retorno del flujo y proteger los equipos
Características Generales
Cuerpo de hierro fundido.
Disco de hierro fundido con anillo de hule.
Flujo unidireccional, evita retorno.
Conexión bridada ANSI.
Temperatura máxima de operación: 80°C.
Presión máxima: 125 PSI (≈ 8.6 bar).
Presión nominal 16 bar PN16
Aplicación en sistemas de bombeo y redes de agua.
Pérdida de presión: No (según ficha técnica).
Especificaciones Técnicas
• Cuerpo robusto de hierro dúctil con recubrimiento epóxico integral para una máxima durabilidad y resistencia a la corrosión.
• Disco de hierro dúctil revestido en EPDM y eje de hierro fundido (ASTM A126-B) para garantizar un sellado seguro y estable.
• Conexión a proceso mediante brida ANSI, operando de manera ininterrumpida en rangos térmicos de 0 °C a 80 °C.
Modelo
CHK33 YR 200
Diámetro nominal
DN200 (8")
Material del cuerpo
Hierro fundido con recubrimiento epóxico
Material del disco
Hierro fundido + anillo de hule
Tipo de válvula
Retención tipo columpio
Conexión
Bridas ANSI
Clase de brida
ANSI estándar
Temperatura máxima
80°C
Presión de trabajo
125 PSI
Dimensiones – Modelo 2-1/2" (DN65)
L (mm)
H (mm)
K (mm)
D (mm)
T (mm)
Peso (kg)
495
300
298.5
343
30
72
Notas para Selección
Adecuada para líneas de agua limpia o tratada.
Ideal para protección de bombas contra retorno.
Instalación recomendada en posición horizontal.
Verificar compatibilidad de bridas ANSI con la línea existente.
CHK 33 YR 200
Ficha Técnica
Largo
495mm
Modelo
CHK 33 YR 200
Marca
ADCCOM
F_ClaveProducServ
40141600
Aplicación
Prevención de contraflujo de agua en redes de distribución municipal, comercial, industrial y de riego.
F_ClaveUnidad
H87
Uso del agua
Servicios generales
Diámetro Entrada
8"
F_Unidad
Pieza
Diámetro Salida
8"
Presión Máx.
125 psi
Material
Hierro Fundido
Uso
Doméstico, Comercial, Industrial
Tipo de producto
Válvulas antiretorno check
Servicio continuo/intermitente
Servicio continuo
Garantía
2 años con fabricante
Tipo de conexión
Bridada
Temperatura máxima de trabajo (°C)
80°C
Temperatura máxima del agua (°C)
80°C
Peso (kilogramos)
72kgs
Tipo de bridas
DIN estándar (no incluidas)
Material de construcción
Cuerpo robusto de hierro dúctil con recubrimiento epóxico integral para una máxima durabilidad y resistencia a la corrosión. Disco de hierro dúctil revestido en EPDM y eje de hierro fundido (ASTM A126-B) para garantizar un sellado seguro y estable.
Este es un producto descontinuado por el fabricante, favor de consultar otras opciones, aunque el fabricante descontinuo este equipo se seguirán suministrando repuestos
