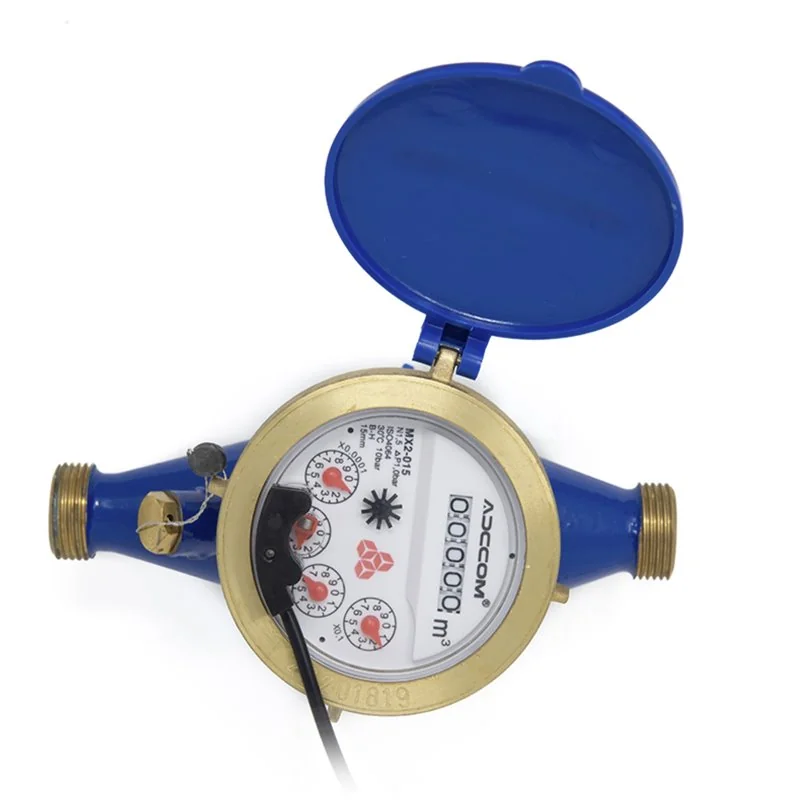

Medidor de flujo ADCCOM serie micro MX2 de 2" magnético de 15 m3/hr
Aplicación Para usarse en la medición de agua potable fría domiciliaria y/o industrial.
Funcionamiento Estos medidores basan su funcionamiento en el empuje provocado en la hélice cuando el fluido pasa a través de la cámara de medición; el movimiento se transmite hacia el totalizador de forma magnética, de tal manera que el fluido no entra en contacto con el registro mecánico donde se genera la lectura.
Construcción El cuerpo de estos medidores está fabricado en bronce con recubrimiento epóxico interno y externo. Carátula de fácil lectura, con registro seco herméticamente sellado, totalizador tipo odómetro, transmisión magnética y predispuesto para lectura remota.
Garantía Los productos Adccom cuentan con un año de garantía a partir de su fecha de facturación bajo condiciones normales de uso. Garantía limitada al equipo y sus partes. (validada con el fabricante)
MATERIAL DEL CUERPO Bronce RECUBRIMIENTO DEL CUERPO Resina Epóxica (No Pintura) TIPO DE CONEXIÓN Roscas NPT 2" PROPULSIÓN Chorro Múltiple CLASE METROLÓGICA B EXACTITUD ±2% FUNCIONAMIENTO Mecánico por flechas y engranes. TRANSMISIÓN Magnética USO Agua potable fría. TEMPERATURA MÁXIMA DE 50 °C
OPERACIÓN PRESIÓN MÁXIMA DE OPERACIÓN 150 PSI PÉRDIDA DE PRESIÓN (AP) 1,0 bar NORMAS Y HOMOLOGACIONES IS04064 DIÁMETRO NOMINAL DN15 DN20 DN25 DN32 DN40 DN50 PREDISPUESTO PARA LECTURA Si, por impulsos. REMOTA POSICIÓN DE INSTALACIÓN Horizontal, Vertical y Diagonal, con el registro inclinado sobre su eje hasta 90° REGISTRO (CARÁTULA) Esfera seca, herméticamente sellada. DETECTOR DE FUGAS Si LECTURA MÍNIMA REGISTRABLE 0,001 Litros LECTURA MÁXIMA REGISTRABLE 999,999 m3
MED-11-008
Ficha Técnica
Caida de presión máxima:
14.5 psi
Modelo
MED-11-008
Flujo Máximo
30 m3/hr
F_ClaveUnidad
H87
Uso del agua
Servicios generales
Diámetro Entrada
2"
Flujo Nominal
15 m3/hr
F_Unidad
Pieza
Temperatura Máx.
50°C
Diámetro Salida
2"
Presión Máx.
150 psi @ 70 °F (10 bars @ 21 °C)
Conexión Ent/Sal
2" NPT
Material
Bronce
Uso
Doméstico, Comercial
Flujo de Agua
15 m3/hr
Tipo de producto
Medidor de flujo
Servicio continuo/intermitente
Servicio continuo
Garantía
1 año con el fabricante
Rango de flujo
0.45-30 m3/hr
Temperatura máxima del agua (°C)
50°C
Peso (kilogramos)
3.34 kgs
Dimensiones Generales:
420 mm largo x 154 mm alto
MATERIAL DEL CUERPO
Bronce
RECUBRIMIENTO DEL CUERPO
Resina Epóxica (No Pintura)
TIPO DE CONEXIÓN
Roscas NPT
PROPULSIÓN
Magnética
CLASE METROLÓGICA
B
EXACTITUD
+/-2%
FUNCIONAMIENTO
Mecánico por flechas y engranes.
TRANSMISIÓN
Magnética
TEMPERATURA MÁXIMA DE OPERACIÓN
50 ºC
PRESIÓN MÁXIMA DE OPERACIÓN
150 PSI
PÉRDIDA DE PRESIÓN (AP)
1,0 bar
NORMAS Y HOMOLOGACIONES
ISO4064
DIÁMETRO NOMINAL
DN50
PREDISPUESTO PARA LECTURA REMOTA
Si, por impulsos.
POSICIÓN DE INSTALACIÓN
Horizontal, Vertical y Diagonal, con el registro inclinado sobre su eje hasta 90º
